MSI MPG Z690 Force Wifi

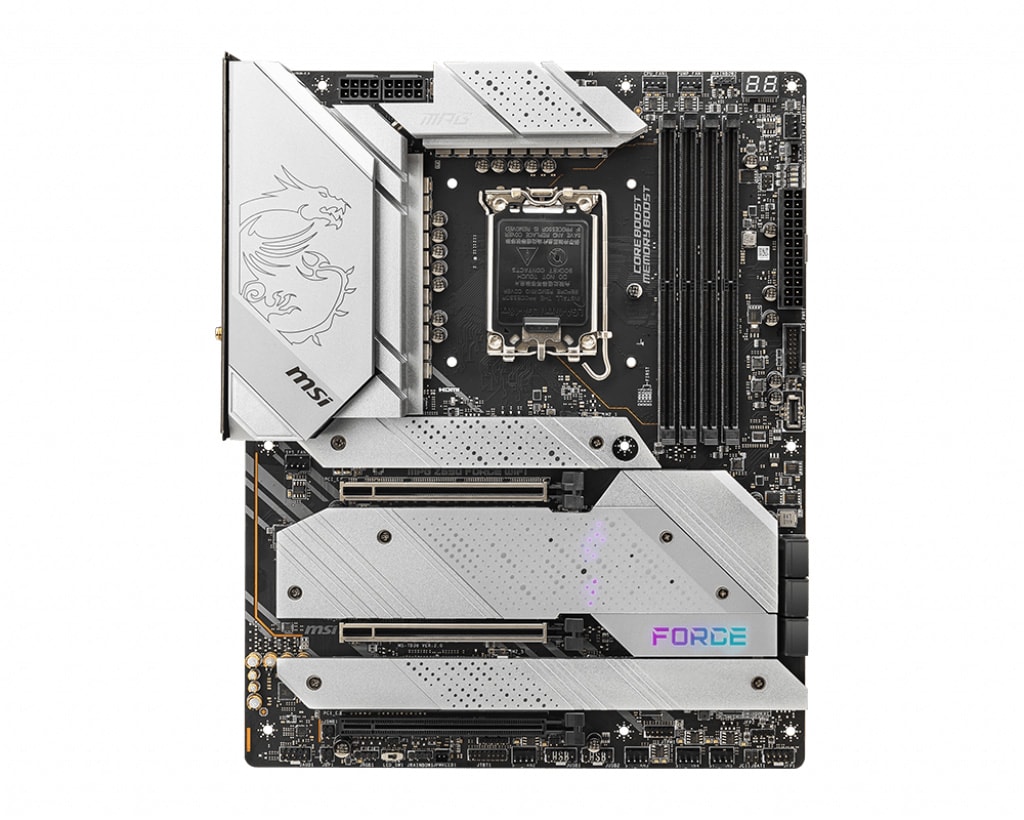

MSI MPG Z690 Force Wifi är till utseendet ett stilrent moderkort men som med sina funktioner imponerar och maxar prestandan i komponenterna.

Vi har tidigare testat MPG Z690 Carbon Wifi som påminner väldigt mycket om Force Wifi på många sätt, men denna gången har dom valt ett annat färgtema men med samma upplägg av kylflänsar för M.2 SSD bland annat.

Vi hittar dessutom minnes-platserna på samma ställe med stöd upp till 128GB totalt och DDR5-6666 vid överklockning, SATA-kontakterna på samma ställe och precis lika många, sex stycken samt att vi har ett moderkort som kräver bra med ström, inte konstigt kanske med tanke på att det är kompatibelt med Intel Core 12:e generation processorer.

Men det finns några mindre skillnader mellan dessa två kort när man går in i detalj, bland annat så hittar vi en Q-Code Debug LED tillsammans med fyra LED-lampor för att vid behöv göra felsökningen bättre och lättare. En funktioner som inte behövs hos alla moderkort men i detta fallet behövs med tanke på prestandan man kan få ut från kortet och andra komponenter.

Behöver man mycket lagring så finns det hela fem stycken M.2-platser som alla är enkla att komma åt men däremot i vissa fall kan behöva skruva loss kylflänsarna som skyddar och kyler dessa SSD.

Testriggen vid detta test bestod av:

  • Intel Core i7 12700K
  • 4x8GB Kingston FURY DDR5 6000MHz
  • WD_Black SN750 SSD 2TB
  • Radeon RX 6800 XT

För att kunna dra full nytta av både Core i7 12700K och Kingston FURY DDR5 6000MHz så gäller det även att ha ett moderkort som klarar av att hålla upp prestandan som med senaste generationerna fortsätter att imponera men samtidigt blir mer krävande, både ström men även att hålla upp en kontinuerlig prestanda som vi varit med om kan dippa ibland för hög belastning, något som Force Wifi höll måttet på länge och kan tänka mig att det även är mycket tack vare att Intel idag jobbar med P- och E-kärnor för att inte behöva maximera prestandan konstant.

MSI MPG Z690 Force Wifi

Precis som hos Carbon Wifi så bjuder MSI på bra fläktkontroll genom att bland annat bjuda på flera portar för fläktar och allt detta kan man sedan enkelt styra via mjukvara eller om man vågar förlita sig på MSI AI Engine som vi gjorde och som i många fall gör ett bra jobb, speciellt om man väljer att ha en ”tyst” profil igång.

Vi gjorde lättare överklockningar på bland annat minnet bara för att se hur stabiliteten kommer att vara under en längre period och vid mycket belastning, Force Wifi löste detta utmärkt, men vi valde att göra ganska lite då minnena vi använde oss utav från Kingston redan original var klockade till 6000MHz fanns det inte mycket mer att få ut eller ens behöva.

När vi gjorde en mindre överklockning på Core i7 12700K gjorde Force Wifi sitt jobb utmärkt, men däremot blev processorn väldigt varmt och det dröjde inte länge innan vi var uppe i 100°C även vid mindre belastning. Detta är såklart möjligt att få ner med rejäl kylning och chassi med bra kylförmåga, men vårt fokus denna gången var Force Wifi.

MSI MPG Z690 Force Wifi

MSI har även förberett Force Wifi när det blir dags för PCIe 5.0 med två portar som inom kort kommer kännas som ett måste. Ett annat stort plus som jag verkligen gillar är att Intels 12:e generation processorer kommer med Wifi och Bluetooth som standard och så även här, Force Wifi, svårt att missa detta i namnet på själva kortet. Så när det gäller uppkoppling kan vi välja mellan 2,5GBe LAN eller Wi-Fi 6E som blivit allt vanligare. Vi får även tillgång till Bluetooth 5.2 utan problem.

Force Wifi är ett stilrent kort som passar perfekt om man gör ett bygge med lite mer färg än bara svart, detta blev snabbt en favorit hos oss både när det kommer till överklockning men även designen.

MSI MPG Z690 Force Wifi

Det finns inte jätte mycket som skiljer sig mellan Carbon Wifi och Force Wifi, utseendet ja, men när det kommer till överklockning så är dom likvärdiga, jag skulle nog kunna säga att Force Wifi får jobba med högre temperaturer på VRM, men detta är förmodligen inget man märker av i det långa loppet.

Prisskillnaden på cirka 600 kronor för dessa två korten kan nog få många att överväga Carbon Wifi istället och om nu just färgvalen inte spelar så stor roll finns det inga större anledningen att hoppa på Force Wifi.

MSI MPG Z690 Force Wifi

Specifikation:

CPU support Intel LGA 1700
Chipset Intel Z690
Minne
  • 4x DDR5 memory slots, support up to 128GB
  • Supports 1R 4800 MHz (by JEDEC & POR)
  • Max. overclocking frequency:
    – 1DPC 1R Max speed up to 6666+ MHz
    – 1DPC 2R Max speed up to 5600+ MHz
    – 2DPC 1R Max speed up to 4000+ MHz
    – 2DPC 2R Max speed up to 4000+ MHz
  • Supports Intel XMP 3.0 OC
  • Supports Dual Controller Dual-Channel mode
  • Supports non-ECC, un-buffered memory
Grafik
  • 1 x HDMI 2.1 port
  • 1 x DisplayPort 1.4 port with HBR3
Expansionsplatser 3x PCIe x16 slots

  • PCI_E1 & PCI_E2 slots (From CPU)
    – Support PCIe 5.0
    – Support x16/ x0, x8/ x8
  • PCI_E3 slot (From Z690 Chipset)
    – Supports PCIe 3.0 x4
Lagring
  • 4x SATA 6Gb/s ports – SATA5~8* (From Z690 Chipset)1
  • 2 x SATA 6Gb/s ports – SATAA & SATAB (From ASMedia ASM1061)
  • 5x M.2 slots (Key M)
  • M2_1 slot (From CPU)
    – Supports PCIe 4.0 x4
    – Supports 2260/ 2280/ 22110 storage devices
  • M2_2 slot (From Z690 Chipset)
    – Supports PCIe 4.0 x4
    – Supports 2260/ 2280 storage devices
  • M2_3 slot (From Z690 Chipset)
    – Supports PCIe 4.0 x4
    – Supports 2242/ 2260/ 2280/ 22110 storage devices
  • M2_4 slot (From Z690 Chipset)1
    – Supports PCIe 3.0 x4
    – Supports SATA 6Gb/s
    – Supports 2242/ 2260/ 2280 storage devices
  • M2_5 slot (From Z690 Chipset)
    – Supports PCIe 4.0 x4
    – Supports SATA 6Gb/s
    – Supports 2260/ 2280 storage devices
  • M2_2~5 support Intel Optane Memory
  • Supports Intel Smart Response Technology for Intel Core processors
Nätverk 1 x Intel I225V 2.5Gb Ethernet
Intel Wi-Fi 6E (supports 2.4/5/6GHz frequency band)
Bluetooth 5.2

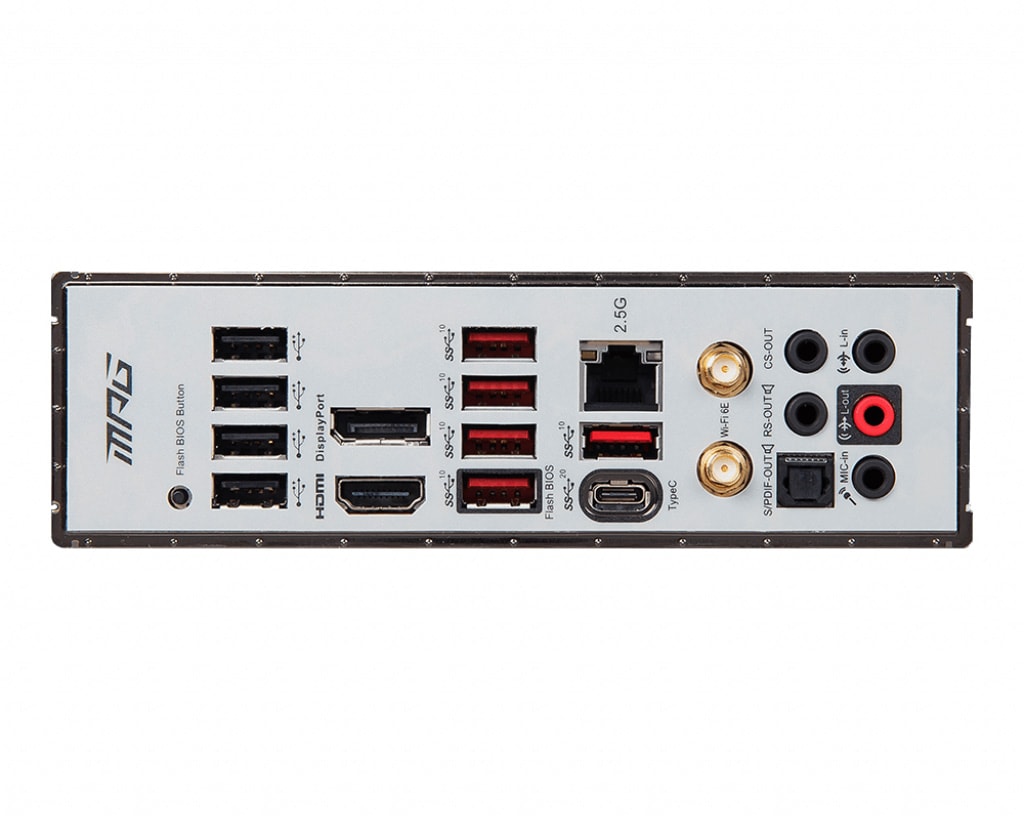

I/O Portar baksida
  • USB 2.0
  • DisplayPort
  • 2.5G LAN
  • Wi-Fi/Bluetooth
  • Audio Connectors
  • Flash BIOS Button
  • HDMI
  • USB 3.2 Gen 2 10Gbps Type-A
  • USB 3.2 Gen 2×2 20Gbps Type-C
  • Optical S/PDIF Out
Ljud Realtek ALC4080 Codec

  • 7.1 Channel HD Audio
  • Support S/PDIF output
Interna portar
  • 1x 24-pin ATX main power connector
  • 2x 8-pin ATX 12V power connectors
  • 6x SATA 6Gb/s connectors
  • 5x M.2 slots (M-Key)
  • 1x USB 3.2 Gen 2 10Gbps Type-C connector
  • 1x USB 3.2 Gen 1 5Gbps connector (supports additional 2 USB 3.2 Gen 1 5Gbps ports)
  • 2x USB 2.0 Type-A connectors (supports additional 4 USB 2.0 ports)
  • 1x 4-pin CPU fan connector
  • 1x 4-pin water-pump fan connector
  • 6x 4-pin system fan connectors
  • 1x Front panel audio connector
  • 2x System panel connectors
  • 1x Chassis Intrusion connector
  • 1x Clear CMOS jumper
  • 1x TPM module connector
  • 1x TBT connector (supports RTD3)
  • 1x Tuning Controller connector
LED Feature
  • 1x EZ LED Control switch
  • 4x EZ Debug LED
  • 1x 2-Digit Debug Code LED
  • 1x 4-pin RGB LED connector
  • 2x 3-pin RAINBOW LED connectors
  • 1x 3-pin CORSAIR LED connector
Medföljande tillbehör
  • 1 x Wi-FI Antenna
  • 1x User Manual
  • 1 x Quick Installation Guide
  • 2 x EZ M.2 Clips
  • 1 x Screwdriver keychain
  • 1 x USB Drive
  • 2 x SATA Cables
  • 1 x 1 to 2 RGB LED Extension Y Cable
  • 1 x Corsair RGB LED Extension
  • 1 x Rainbow RGB LED Extension Cable
  • 1 x Cable Stickers
  • 1 x MPG Stickers
  • 1 x Case Badge
  • 1 x Cleaning Brush
  • 1 x Reward Program Flyer
  • 1 x Registration Card
  • 1 x Product Catalog
Storlek & form ATX Form Factor (305mm x 244mm)
